浪涌和过欠压保护器

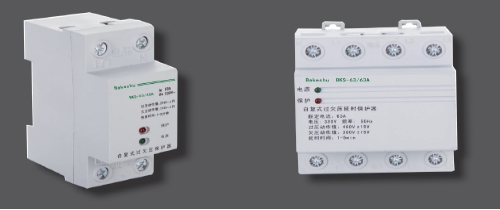

一、自复式过欠压保护器BKS





产品概述

   供电线路经常发生由于中性线断线、铁磁谐振和三相负载严重不平衡故障引起的单相或三相供电过电压或欠电压情况，致使办公自动化设备、照明设备、家用电器等损坏；自复式过欠电压保护器有效的解决了这一问题，当电源电压超过或低于安全值时，保护器即刻断电；当电压恢复到安全值时，保护器重新自动接通电源。保护器主要元件均选用进口元器件组装，模数化生产。

   自复式过欠压保护器适用于交流电压220V/380V，频率50Hz，额定工作电流100A及以下的用户或负载，作为由中性线故障引起的过欠电压对用电设备的保护。主要用于住宅分户箱进线或需要配电线路的保护。（注：国家2012年4月1日最新实施 《住宅建筑电气设计规范》 JGJ242-20116.3.2规定：每套住宅应设置自恢复式过欠电压保护器）

A、单相自复式过欠压保护器应用示例和主要技术参数

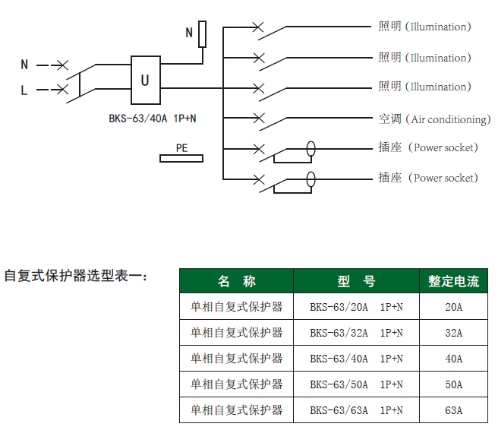

◆应用示例（Application Examples）

◆主要技术参数：

1、工作电压：AC220V、频率50Hz

2、产品规格：20A、32A、40A、50A、63A

3、过压动作切断值：AC270±5V

4、过压恢复值：AC255±5V

5、欠压动作切断值：AC170±5V

6、欠压恢复值：AC190±5V

7、断电后送电延时：30±10秒

8、电气机械寿命10万次以上

12、外形尺寸:85.5x36x66mm（长x宽x高)

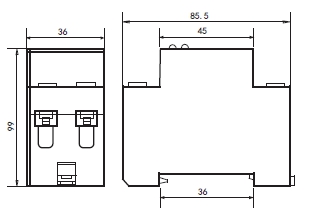

◆外形尺寸（mm）：



B、三相自复式过欠压保护器应用示例和主要技术参数

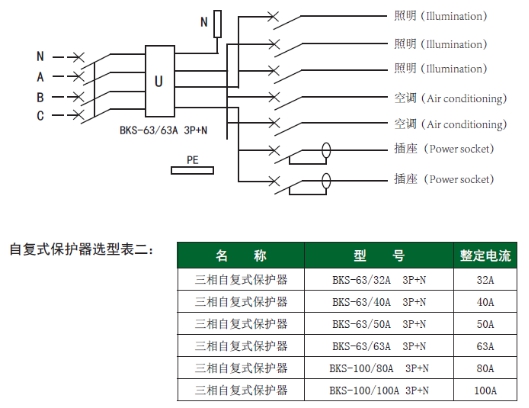

应用示例（Application Examples）

◆主要技术参数：

1、工作电压：AC400V、频率50Hz

2、产品规格：20A、32A、40A、50A、63A、80A、100A

3、过压动作切断值：AC270±5V（单相对中心点）

4、过压恢复值：AC255±5V（单相对中心点）

5、欠压动作切断值：AC170±5V（单相对中心点）

6、欠压恢复值：AC190±5V（单相对中心点）

7、断电后送电延时：30±10秒

8、电气机械寿命10万次以上

12、外形尺寸：85.5x108x66mm（长x宽x高)

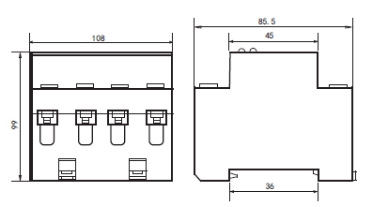

外形尺寸（mm）：

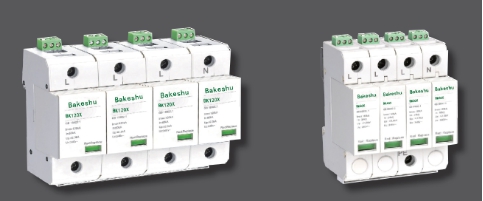

二、电源类浪涌保护器BK

用途：

◆进线保护可选用

  BK100/BK100X  BK80/BK80X

◆二级保护

  BK60/BK60X，BK40/BK40X用于负载的二级保护，与进线端浪涌保护器按级联配合

◆三级保护

  BK20/BK20X，BK10/BK10X用于设备端的保护，与前级保护实现配合

技术参数：

◆接线端子允许截面积

  1、软线：2.5--25mm²

  2、硬线：2.5--35mm²

◆工作环境温度：-20℃至+60℃

◆贮存温度：-40℃至+70℃

◆远程指示（遥信）功能（用“X”表示）

  1、11公共端，12常闭，14常开

  2、****开关电流：2A

  3、工作电压：AC 250V，DC 220V

◆安装：

  1、采用35mm的标准导轨安装；连接铜质多股软导线为2.5-35m²；

  2、SPD每极必须设置保护，可选用熔断器或小型断路器。

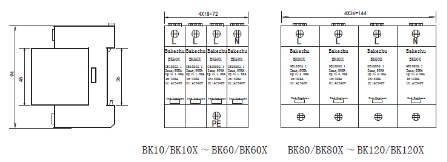

外形尺寸(mm)：

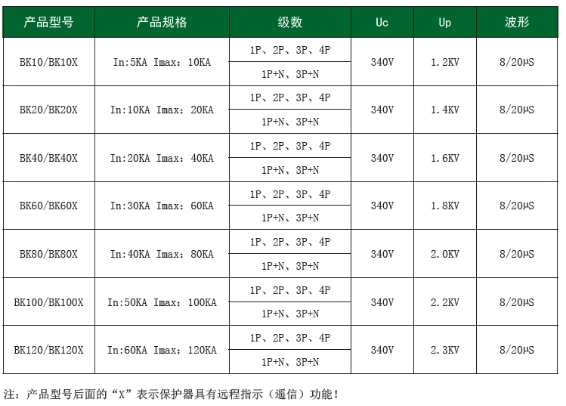

电源类浪涌保护器技术参数表
