一、高压并联补偿装置BKSG
◆概述
高压并联补偿装置是依据国家标准GB50227《并联电容器装置设计规范》、电力行业标准DL/T604《高压并联电容器装置订货技术条件》及机械行业标准JB7111《高压并联电容器装置》而设计的,结构合理、安全可靠、安装简便、检修方便。
BKSG型高压并联电容器装置,主要用于6~66kV,频率为50Hz的三相交流电力系统中,用以提高功率因数、调整系统电压、降低线路损耗、改善供电质量、提高供配电设备的使用效率的户内式容性无功补偿装置。
◆1、使用条件
a、环境条件:安装运行地区的海拔高度不超过1000m,高海拔地区使用高原型产品。
b、环境温度:-40~+40℃
c、运行场所无腐蚀性气体和蒸汽,无导电性、爆炸性尘埃或颗粒,无剧烈的机械振动。
d、人身安全
由于电容器是一种电能储存设备,其储存的电荷不可能在短时间内释放完,而且电容器中的电荷容易发生转移。任何时候都不要两手同时接触电容器的两个出线端子,以免受到残余电荷的冲击,造成不必要的人身伤害。
警示:在人体接触电容器的带电部件前,即使电容器断电时间足够长,也应将电容器接地、短路、放电。
◆2、装置结构
a、高压电容柜:
电容器组包括:隔离开关、真空断路器或真空接触器、并联电容器、放电线圈、氧化锌避雷器、联接母线、支持绝缘子和钢构架等。
选用的隔离开关和断路器的额定电流应不小于1.5倍装置的额定电流,对于要求切除短路故障的断路器,其额定开断电流应大于装置安装地点系统的短路电流。
装置用断路器除应满足一般断路器的技术条件外,还应满足投切电容器组试验的技术条件。分闸时不应发生重击穿,应有承受合闸涌流、工频短路电流和电容器高频涌流联合作用的能力。
电容器单台保护用熔断器的技术性能应满足DL 442《高压并联电容器单台保护用熔断器订货技术条件》和国家标准GB 15166.5《交流高压熔断器并联电容器外保护用熔断器》。氧化锌避雷器作为装置操作过电压或雷电过电压保护用,氧化锌避雷器应尽可能靠近电容器组布置,其技术性能应满足国家标准GB11032《交流无间隙金属氧化物避雷器》。
接地开关作为装置停电检修时的接地保护用。
放电线圈或电压互感器作为电容器组放电用,也可兼作测量表计和继电保护的信号源用。若装置为双星形接线设计,还应装有不平衡电流保护用电流互感器。
b、串联电抗器
串联电抗器的感抗为装置容抗的0.5%~1%、6%、12%,其****长期运行电流为装置额定电流的1.35倍,且此时电抗值应不低于额定电抗值的90%。串联电抗器是为了减少装置投入时的合闸涌流、防止母线电压的瞬时降低、抵制系统中5(3)及以上次谐波对装置的影响。串联电抗器的动、热稳定性能、绕组温升、工频额定电流下的总损耗值等技术指标均应满足标准GB10229要求。其中,铁心串联电抗器宜接在装置中性点侧。
◆3、技术数据

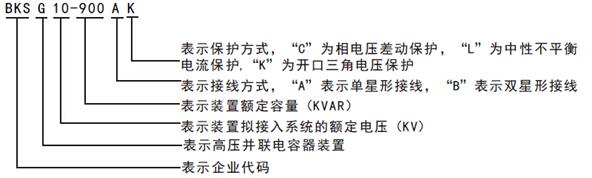

a、装置型号的意义
b、装置能在不超过1.1倍额定电压下长期运行;能在由于电压升高及高次谐波引起的不超过1.3倍额定电流下运行(即过电流倍数应为回路额定电流的1.3倍)。
警示:严禁直接利用电容器套管连接或支承硬母线;电容器套管之间和电容器套管与母线或熔断器的连接线应有一定的松弛度。
c、熔断器的安装,应符合以下要求: a)应装设在通道一侧。 b)安装角度、喷口方向和弹簧拉紧位置,应符合制造厂的产品说明,拉紧弹簧必须保持规定的弹力状态。 c )熔丝熔断后,尾线不应搭在电容器外壳上。
d、电容器组各相之间应有足够的绝缘距离,以10kV并联电容器装置为例,相与相之间最小电气间隙不小于200mm(户外装置)或125mm(户内装置)
提示:1、放电电线圈一次极性和接线错误会造成放电线圈损坏,甚至爆炸。
2、放电线圈二次短接会发热并损坏放电线圈。
e、定期进行电容器组单台电容器电容量的测量。
对于内熔丝电容器,单台容量334kvar以上的,当电容量减少超过3%时,应退出运行;单台容量334kvar的,当电容量减少超过5%时,应退出运行;单台容量200kvar以下的,当电容量减少超过10%时,应退出运行。

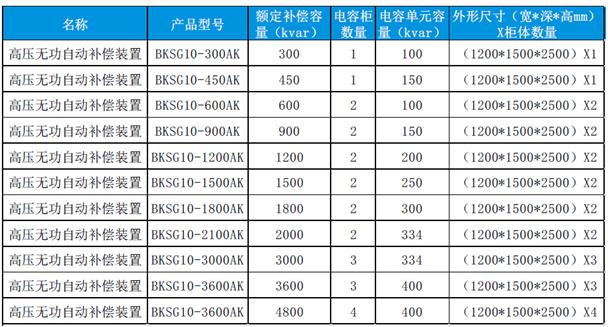

无功自动补偿装置产品型号及外形尺寸:

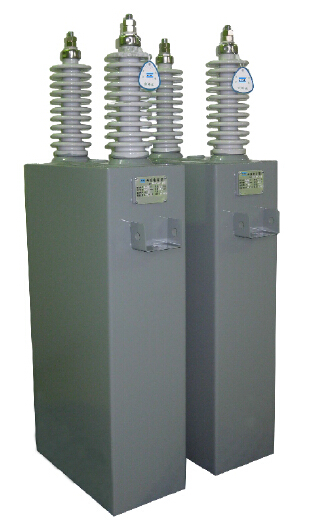

二、高压电力电容器
◆用途
用于输配电系统中,发挥无功补偿作用、提高功率因数和降低线路损耗,或补偿线路的分布感抗,提高系统的静动态稳定性,改善电能质量,加长输电传输能力。
◆产品标准
GB/T6115.1-1998《电力系统用串联电容器第I部分:总则--性能、试验和额定值--安全要求--安装导则》
GB/T11024.1-2001《标称电压1KV以上交流电力系统用并联电容器第I部分:总则性能、试验和定额安全要求安装和运行导则》
IEC143:1992《电力系统用串联电容器第I部分:总则--性能、试验和额定值--安全要求--安装导则》
IEC60871:1997《标称电压1KV以上交流电力系统用并联电容器第I部分:总则性能、试验和定额安全要求安装和运行导则》
◆主要技术参数
额定容量:100~667kvar;
额定电压:1~20KV;
额定频率:50Hz或60Hz;
额定电流:30~150A;
固体介质:电容器用双向拉伸聚丙烯薄膜;
浸渍剂:苄基甲苯(M/DBT或称C101)或二芳基乙烷(PXE);
放电电阻:可配内置高电压玻璃釉电阻器;
电容偏差:-5%~+10%(并联电容器);
±5%(带通滤波电容器)或±7.5%(高通滤波电容器)
±7%(串联电容器)
损耗角正切值:≤0.0003或≤0.0005(有内熔丝和放电电阻)
◆结构特点
电容器采用全膜介质、浸渍新一代绝缘油(苄基甲苯)和铝箔折边及凸极结构,提高耐电强度,改善局部放电性能;降低了电容器的有功损耗;电容器内置熔丝,内熔丝可使电容器有更高的可靠性;
电容器有内置放电电阻,使电容器断开电源后的剩余电压在10min内由√2UN降至75KV以下。
◆使用要求
温度范围:-40℃~+40℃;
安装场所:户内或户外;
海拔:≤1000m;
环境:无有害气体及蒸汽,无剧烈的机械震动。
◆电容器外壳
外壳材料:冷轧钢板或不锈钢板;
表面处理:抛光处理完喷两层漆。
◆电容器端子
套管:高强度瓷,单相电容器有1个或2个套管,三相电容器有3个套管;端子上配有紧固件和接线夹。
◆安装方式
电容器可竖放或卧放安装。
◆电容器技术参数
序号 |
型号 |
电压 KV |
额定容量 Kvar |
箱壳宽W mm |
箱壳高h mm |
总高H mm |
吊攀D mm |
6KV不带电抗器 |
1 |
PMKP6.6/√3-100-1W |
6.6/√3 |
134 |
145 |
390 |
615 |
135 |
2 |
PMKP6.6/√3-134-1W |
6.6/√3 |
134 |
145 |
390 |
615 |
135 |
3 |
PMKP6.6/√3-150-1W |
6.6/√3 |
150 |
145 |
430 |
655 |
135 |
4 |
PMKP6.6/√3-200-1W |
6.6/√3 |
200 |
145 |
520 |
745 |
135 |
5 |
PMKP6.6/√3-250-1W |
6.6/√3 |
250 |
145 |
620 |
845 |
135 |
6 |
PMKP6.6/√3-300-1W |
6.6/√3 |
300 |
185 |
580 |
805 |
135 |
6KV带电抗器(6%或12%) |
7 |
PMKP7.2/√3-100-1W |
7.2/√3 |
100 |
145 |
330 |
555 |
135 |
8 |
PMKP7.2/√3-150-1W |
7.2/√3 |
150 |
145 |
430 |
655 |
135 |
9 |
PMKP7.2/√3-200-1W |
7.2/√3 |
200 |
145 |
530 |
755 |
135 |
10 |
PMKP7.2/√3-250-1W |
7.2/√3 |
250 |
145 |
630 |
845 |
135 |
11 |
PMKP7.2/√3-300-1W |
7.2/√3 |
300 |
185 |
590 |
815 |
135 |
10KV不带电抗器 |
12 |
PMKP11/√3-100-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
13 |
PMKP11/√3-150-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
14 |
PMKP11/√3-250-1W |
11/√3 |
250 |
145 |
620 |
925 |
135 |
15 |
PMKP11/√3-300-1W |
11/√3 |
300 |
185 |
580 |
885 |
135 |
16 |
PMKP11/√3-350-1W |
11/√3 |
350 |
185 |
650 |
955 |
135 |
17 |
PMKP11/√3-400-1W |
11/√3 |
400 |
185 |
730 |
1035 |
135 |
10KV带电抗器(6%或12%) |
18 |
PMKP12/√3-100-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
19 |
PMKP12/√3-150-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
20 |
PMKP12/√3-250-1W |
12/√3 |
250 |
145 |
620 |
925 |
135 |
21 |
PMKP12/√3-300-1W |
12/√3 |
300 |
185 |
570 |
875 |
135 |
22 |
PMKP12/√3-350-1W |
12/√3 |
350 |
185 |
650 |
955 |
135 |
23 |
PMKP12/√3-400-1W |
12/√3 |
400 |
185 |
730 |
1035 |
135 |
三、干式铁芯串联电抗器MGS
◆产品简述
该产品与并联电容器相串联,具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能,应用于电力系统、电力化铁道、冶金、石化等较高防火要求,电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
◆结构特点
1、铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,气隙采用环氧布板作为隔绝,以
保证气隙在长期运行下而不发生变化。
2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行时的噪音,并具有较好的防潮防尘性能。
3、为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用H级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度高,能耐受大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。
5、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。
◆使用环境条件
1、海拔高度不超过1000米。特殊海拔订货时需说明。
2、运行环境温度-25℃~+45℃,相对温度不超过90%。
3、周围无有害气体,无易燃易爆物品。
4、周围环境应有良好的通风条件。
◆性能参数
1、干式电抗器比传统油浸式电抗器、空心电抗器的体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。
2、耐温等级达到H级(180℃);正常运行时,干式铁芯电抗器的铁芯和线圈温升均不超过90k。
3、干式铁芯电抗器能在1.35倍额定电流下长期运行。
4、干式铁芯电抗器耐压水平符合《JB5346-1998》的规定。

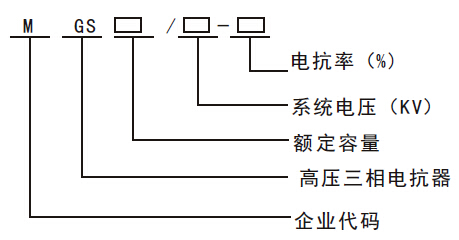

◆产品型号说明
型 号 |
并联电容器组容量 |
电容额定电压 |
额定 电抗率 |
额定 电容 |
额定 电压 |
额定 电流 |
额定 电抗 |
损耗 |
外形尺寸(见附图) |
a |
b |
c |
d |
f |
h |
(Kvar) |
(KV) |
(%) |
(Kvar) |
(V) |
(A) |
(D) |
KW |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
(mm) |
MGS18/10-6 |
300 |
11√3 |
6 |
18 |
381.5 |
15.74 |
24.212 |
0.385 |
290 |
460 |
960 |
464 |
560 |
940 |
MGS36/10-12 |
12√3 |
12 |
36 |
831.4 |
14.43 |
57.616 |
0.647 |
305 |
460 |
980 |
480 |
560 |
960 |
MGS36/10-6 |
600 |
11√3 |
6 |
36 |
381.1 |
31.49 |
12.102 |
0.647 |
300 |
460 |
980 |
480 |
560 |
1020 |
MGS72/10-12 |
12√3 |
12 |
72 |
831.4 |
28.87 |
28.798 |
1.087 |
300 |
460 |
1040 |
510 |
560 |
1120 |
MGS54/10-6 |
900 |
11√3 |
6 |
54 |
381.1 |
47.23 |
8.069 |
0.876 |
310 |
460 |
1000 |
488 |
560 |
1100 |
MGS108/10-12 |
12√3 |
12 |
108 |
831.4 |
43.30 |
19.201 |
1.474 |
350 |
520 |
1100 |
517 |
620 |
1170 |
MGS72/10-6 |
1200 |
11√3 |
6 |
72 |
381.1 |
62.98 |
6.051 |
1.087 |
330 |
460 |
1050 |
509 |
560 |
1090 |
MGS144/10-12 |
12√3 |
12 |
144 |
831.4 |
57.73 |
14.402 |
1.829 |
360 |
520 |
1130 |
526 |
620 |
1265 |
MGS90/10-6 |
1500 |
11√3 |
6 |
90 |
381.1 |
78.72 |
4.841 |
1.285 |
340 |
460 |
1085 |
517 |
560 |
1125 |
MGS180/10-12 |
12√3 |
12 |
180 |
381.4 |
72.17 |
11.52 |
2.162 |
370 |
520 |
1160 |
546 |
620 |
1330 |
MGS180/10-6 |
1800 |
11√3 |
6 |
180 |
831.1 |
94.46 |
4.035 |
1.474 |
350 |
460 |
1100 |
517 |
560 |
1155 |
MGS216/10-12 |
12√3 |
12 |
216 |
831.4 |
86.60 |
9.6 |
2.479 |
380 |
520 |
1200 |
555 |
620 |
1370 |
MGS126/10-6 |
2100 |
11√3 |
6 |
128 |
381.1 |
110.21 |
3.458 |
1.654 |
350 |
520 |
1110 |
526 |
620 |
1270 |
MGS252/10-12 |
12√3 |
12 |
252 |
831.4 |
101.03 |
8.229 |
2.786 |
390 |
520 |
1230 |
565 |
620 |
1390 |
MGS144/10-6 |
2400 |
11√3 |
6 |
144 |
381.1 |
125.95 |
3.026 |
1.829 |
350 |
520 |
1110 |
526 |
620 |
1375 |
MGS288/10-12 |
12√3 |
12 |
288 |
831.4 |
115.47 |
7.200 |
3.076 |
400 |
520 |
1255 |
565 |
620 |
1450 |
MGS162/10-6 |
2700 |
11√3 |
6 |
162 |
381.5 |
141.70 |
2.689 |
1.997 |
360 |
520 |
1150 |
546 |
620 |
1290 |
MGS324/10-12 |
12√3 |
12 |
324 |
831.4 |
129.60 |
6.400 |
3.360 |
410 |
600 |
1300 |
575 |
700 |
1420 |
MGS180/10-6 |
3000 |
11√3 |
6 |
180 |
381.1 |
157.44 |
2.421 |
2.162 |
360 |
520 |
1150 |
546 |
620 |
1365 |
MGS360/10-12 |
12√3 |
12 |
360 |
831.4 |
144.33 |
5.760 |
3.636 |
420 |
600 |
1315 |
575 |
700 |
1455 |
MGS198/10-6 |
3300 |
11√3 |
6 |
198 |
381.1 |
173.18 |
2.201 |
2.322 |
380 |
520 |
1195 |
555 |
620 |
1315 |
MGS396/10-12 |
12√3 |
12 |
396 |
831.4 |
158.77 |
5.237 |
3.906 |
430 |
600 |
1355 |
583 |
700 |
1450 |
MGS216/10-6 |
3600 |
11√3 |
6 |
216 |
381.1 |
188.93 |
2.017 |
2.479 |
390 |
520 |
1225 |
555 |
620 |
1306 |
MGS432/10-12 |
12√3 |
12 |
432 |
831.4 |
173.2 |
4.800 |
4.169 |
430 |
600 |
1360 |
583 |
700 |
1490 |
MGS240/10-6 |
4000 |
11√3 |
6 |
240 |
381.1 |
209.92 |
1.815 |
2.683 |
390 |
520 |
1240 |
555 |
620 |
1345 |
MGS480/10-12 |
12√3 |
12 |
480 |
831.4 |
192.45 |
4.320 |
4.512 |
450 |
600 |
1400 |
605 |
700 |
1480 |
MGS252/10-6 |
4200 |
11√3 |
6 |
252 |
831.1 |
220.41 |
1.729 |
2.783 |
410 |
520 |
1285 |
565 |
620 |
1280 |
MGS504/10-12 |
12√3 |
12 |
504 |
831.4 |
202.07 |
4.114 |
4.680 |
450 |
600 |
1420 |
605 |
700 |
1480 |
MGS270/10-6 |
4500 |
11√3 |
6 |
270 |
381.1 |
236.16 |
1.614 |
2.931 |
410 |
520 |
1290 |
565 |
620 |
1280 |
MGS540/10-12 |
12√3 |
12 |
540 |
831.4 |
216.5 |
3.840 |
4.929 |
450 |
600 |
1420 |
605 |
700 |
1570 |
MGS288/10-6 |
4800 |
11√3 |
6 |
288 |
381.1 |
251.90 |
1.513 |
3.076 |
410 |
520 |
1290 |
565 |
620 |
1400 |
MGS576/10-12 |
12√3 |
12 |
576 |
831.4 |
230.94 |
3.600 |
5.173 |
450 |
600 |
1420 |
605 |
700 |
1565 |

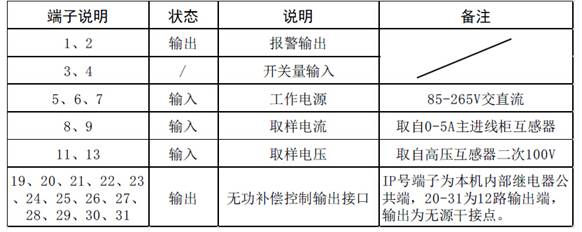

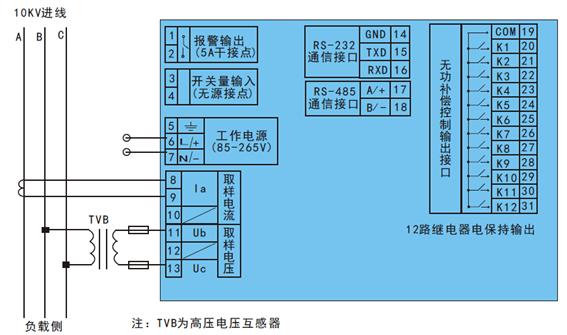

四、高压无功功率自动补偿控制器BKG12
技术参数 |
环境条件 |
1、海拔高度 |
≤2500m |
2、工作温度 |
-30℃~+70℃ A |
3、存储温度 |
-25℃~+70℃ 周围环境无腐蚀性气体,无导电尘埃, |
无易燃易爆的介质存在,安装地点无剧烈振动,无雨雪侵蚀。 |
4、工作电源范围 |
85V~265V 交直流电源 |
5、重量 |
0.75kg |
6、测量方式 |
交流采样 |
7、测量电压 |
AC100V(高压互感器二次) |
8、测量电流 |
0~5A或0~1A |
9、测量功率因数 |
滞后0.200~超前0.200 |
10、测量谐波 |
数字方式显示 输入/出信号 |
11、无功补偿输出 |
250V 5A 无源继电器干接点 |
12、报警输出 |
250V 5A 无源继电器干接点 |
13、通讯接口数据 |
通讯口1:RS-232 |
波特率:1200、2400、4800、9600、38400 |
通讯口2:RS-485 |
波特率:1200、2400、4800、9600、38400 |
14、奇偶校验位 |
可设定 |
15、测量精度 |
电压:±0.5% 功率:±1.0% |
电流:±0.5% 频率:±0.1% |
16、功率因数 |
±1.0% |
设置数据 |
1、过压门限 |
105%~120% |
2、欠压门限 |
70%~90% |
3、电压回差 |
10V~200V |
4、谐波电压门限 |
0%~100% |
5、谐波电流门限 |
0%~100% |
6、保护延时 |
1秒~600秒 |
7、电压互感器PT |
1~600 |
8、电流互感器CT |
1~1200 |
9、投入延时: |
1秒~600秒 |
10、切除延时: |
1秒~600秒 |
11、再投延时: |
1秒~600秒 |
12、目标COS |
滞后0.80~超前0.80 |
13、投入门限 |
0.2~1.2 |
14、切除门限 |
0.2~1.2 |
◆接线图
◆补偿接线端子表
