无功补偿装置BKSD
■一、产品介绍
1、模块化补偿装置中一次回路仅有：塑壳断路器和滤波补偿模块BSK。滤波补偿模块BSK采用具有双向可控硅的无触点开关、微断、滤波组件、传感器等组成，具有高度集成化，安装、维护极其方便。
2、补偿装置采用了过零投切、现代测控、网络通讯、自动化控制等先进技术，改变了传统无功补偿装置落后的机械式接触器或机电一体化开关作为投切电容器的投切技术，改变了传统无功补偿装置体积庞大、接线繁杂和故障率高的特点，从而使新一代低压无功补偿装置具有补偿效果好、体积小、功耗更低、使用更灵活、维护更方便、寿命更长、可靠性更高。可方便的实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。适应了现代电网对无功补偿的更高要求，也使无功补偿更专业化。
■二、产品特点
1、装置内结构明晰、接线简单、维护方便、可靠性高。
2、可共补、分补、混合补偿三种模式。
3、可实现“过零投切”、投切时不产生电弧和涌流，对电网无冲击。
4、具有过压、欠压、断相、过流、短路、过热等保护功能。
5、具有手动、自动投切功能，标准的现场通讯接口。
6、投切速度快，响应时间为0.1s～30s可调。
7、可实现对有功、无功、电压、电流、功率因数、总谐波含量等参数的测量和上传。
8、可抵制3次或5、7次谐波及涌流的冲击并滤除部分谐波。

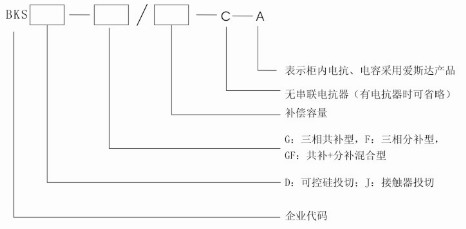

■三、型号说明
■四、低压无功动态补偿装置型号：
BKSD-G三相共补型：
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSD-G/90 |
600*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSD-G/120 |
600*600*2200 |
低压无功动态补偿装置 |
BKSD-G/150 |
800*600*2200 |
低压无功动态补偿装置 |
BKSD-G/180 |
800*600*2200 |
低压无功动态补偿装置 |
BKSD-G/210 |
800*600*2200 |
低压无功动态补偿装置 |
BKSD-G/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-G/270 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-G/300 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-G/330 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-G/360 |
1000*800*2200 |
BKSD-G三相分补型：
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSD-F/90 |
600*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSD-F/120 |
600*600*2200 |
低压无功动态补偿装置 |
BKSD-F/150 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSD-F/180 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSD-F/210 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSD-F/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-F/270 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-F/300 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-F/330 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-F/360 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-F/400 |
1000*1000*2200 |
BKSD-GF三相共+分补型
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSD-GF/90 |
800*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSD-GF/120 |
800*600*2200 |
低压无功动态补偿装置 |
BKSD-GF/150 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-GF/180 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-GF/210 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-GF/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSD-GF/270 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-GF/300 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-GF/330 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-GF/360 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSD-GF/400 |
1000*1000*2200 |
*注：产品规格后面加字母”C”表示柜内没有电抗器
■五、低压无功静态补偿装置型号：
BKSJ-G三相共补型：
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSJ-G/90 |
600*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSJ-G/120 |
600*600*2200 |
低压无功动态补偿装置 |
BKSJ-G/150 |
800*600*2200 |
低压无功动态补偿装置 |
BKSJ-G/180 |
800*600*2200 |
低压无功动态补偿装置 |
BKSJ-G/210 |
800*600*2200 |
低压无功动态补偿装置 |
BKSJ-G/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-G/270 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-G/300 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-G/330 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-G/360 |
1000*800*2200 |
BKSJ-G三相分补型：
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSJ-F/90 |
600*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSJ-F/120 |
600*600*2200 |
低压无功动态补偿装置 |
BKSJ-F/150 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSJ-F/180 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSJ-F/210 |
1000*600*2200 |
低压无功动态补偿装置 |
BKSJ-F/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-F/270 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-F/300 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-F/330 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-F/360 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-F/400 |
1000*1000*2200 |
BKSJ-GF三相共+分补型
名称 |
型号 |
外形尺寸 |
备注 |
低压无功动态补偿装置 |
BKSJ-GF/90 |
800*600*2200 |
柜宽和深可根据现场实际需要制作 |
低压无功动态补偿装置 |
BKSJ-GF/120 |
800*600*2200 |
低压无功动态补偿装置 |
BKSJ-GF/150 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-GF/180 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-GF/210 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-GF/240 |
1000*800*2200 |
低压无功动态补偿装置 |
BKSJ-GF/270 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-GF/300 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-GF/330 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-GF/360 |
1000*1000*2200 |
低压无功动态补偿装置 |
BKSJ-GF/400 |
1000*1000*2200 |
*注：产品规格后面加字母”C”表示柜内没有电抗器
