无触点开关MCD
一、概述
大功率无触点开关采用在铜基板上"真空+氢气保护"焊接芯片的技术。
采用双SCR反 并联作为功率输出元件，热性能好，寿命长。开关为
"零压差"导通、"零电流"关断、低功耗保护型，尤为适用于电力电容器投切。 |
|

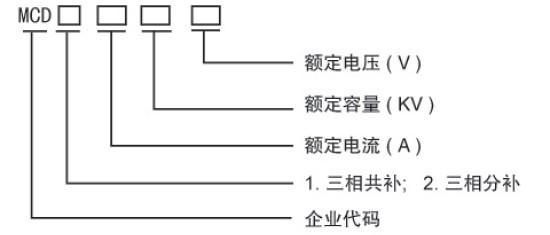

二、型号含义
三、主要技术参数
额定电压：AC380V±20%Hz±10% 额定电流：80A-250A多种规格
工作电源：AC380V±20%(三相共补型)AC220V±20%(分相补偿型)50Hz±10%
电源电压谐波畸变率：≤5.0%
控制电压：直流电压12V/10MA由控制器提供控制电压
本机功耗：≤3VA 动作响应时间：≤2S
外形尺寸：140宽X130厚mm
大功率无触点开关技术参数表（三相共补型）：
| 序号 |
型号 |
额定电流（A） |
配置电容器容量 |
1 |
MCD120-15 |
20 |
15Kvar以下 |
2 |
MCD140-30 |
40 |
30Kvar以下 |
3 |
MCD1120-60 |
120 |
60Kvar以下 |
四、常见故障
电源指示灯：不亮，无触点开关不动作，检查K+（COM）、K-有无接反；或K+(COM)有无；DC12V电压；或开路故障；如否或可能是内部故障，请更换。
|
